UMG 103-CBM

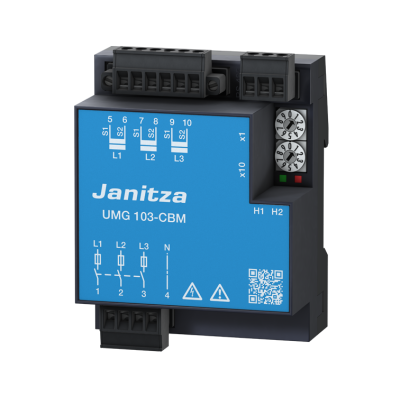

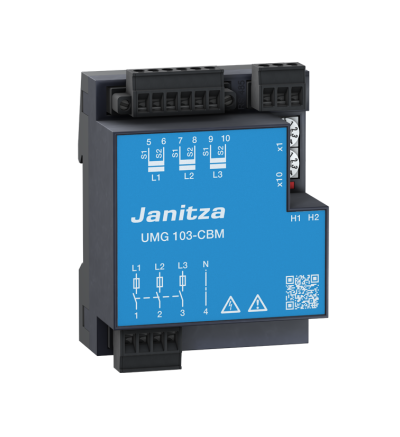

Univerzální měřicí přístroj UMG 103-CBM pro montáž na lištu
Upozorňujeme, že k nastavení UMG 103-CBM je vhodné použít kabel WE1800.
S hodinami, baterie a paměť naměřených dat (4MB). Měření v TN a TT sítí. Měření harmonické oscilace až 25. 4 vstupy pro měření napětí měření ve třech fázových 4 vodičový systémech až 277 V měření v třífázové - 3 vodičových systémech až 480 V 3 proudové vstupy pro měnič proudu, jmenovitý proud 5/1A nastavitelný. Rozsah měření: 0,005 - 6 A · Rozhraní: RS485 (Modbus RTU/Slave).
Kvalifikovaná prohlášení o spotřebě energie a kvalitě elektrické energie nelze dosáhnout s naměřenými daty, která jsou omezena na napájecí bod (PCC). Pro měření v bezprostřední blízkosti spotřebitele vyvinul Janitza kompaktní univerzální měřicí přístroj UMG 103-CBM, který se pohodlně vejde do instalačního rozvodu nebo podrozvodného panelu. Spolu s velkým množstvím elektrických naměřených hodnot nabízí mnoho doplňkových funkcí, jako je měření harmonických, ukládání minimálních a maximálních hodnot a funkce bimetalického proužku.
Nový Janitza UMG 103-CBM je založen na osvědčené technologii UMG 103. Hodiny, baterie a paměť naměřených dat umožňují tomuto zařízení řešit zcela nové aplikace. Na jedné straně se výrazně zvyšuje bezpečnost dat. To je důležité, když mají být energetická data získávána samostatně pro jednotlivé jednotky společnosti nebo zákazníky. Na druhou stranu může zařízení fungovat jako samostatné řešení v oblastech, kde byl dříve diferencovaný monitoring sítě příliš drahý. Pokud jsou aktivovány všechny profily, lze uložit 400 000 naměřených hodnot, což představuje období 144 dní. Díky integrovaným hodinám mohou být naměřená data opatřena časovým razítkem.
Vhodné aplikace zahrnují systémy distribuce energie, účtování nákladových středisek a monitorování prahových hodnot a lze jej také použít jako převodník měřené hodnoty pro systémy řízení budov nebo PLC. Zařízení je dodáváno bez displeje a s minimem ovládacích prvků. To udržuje náklady na nízké úrovni a umožňuje ekonomicky realizovat velké množství měřicích bodů. Pro čtení a programování slouží rozhraní RS485. UMG 103-CBM lze provozovat jako Slave zařízení vyšší úrovně, jako je například UMG 604E, nebo přímo propojit s PC. K tomu je součástí dodávky softwarový balík GridVis ® Basic, který umožňuje například rozsáhlou analýzu dat.
Průmysl 4.0 - to na jedné straně znamená networking a na druhé straně inteligentní řízení hluboko v systémové oblasti. Data shromážděná senzory na špičce robotického ramene jsou přenášena do vývojového týmu na druhém konci světa. Tato technologie vyžaduje napájecí zdroj s nejvyšší kvalitou a spolehlivostí. Zpracování dat v reálném čase nemůže tolerovat poklesy napětí.
Je jen logické, že zásobování energií není monitorováno množstvím nástrojů, ale je integrováno do jediného moderního monitorovacího systému – přesně tak, jak to hlásá filozofie Průmyslu 4.0.
UMG 103-CBM je ideálním stavebním blokem pro sběr naměřených dat v první linii. Spolu s hlavními zařízeními (např. UMG 604E nebo UMG 96RM-E) a softwarem GridVis® to umožňuje realizovat škálovatelná řešení. Všechna data se zaznamenávají centrálně do databáze a lze je zaznamenávat a analyzovat pomocí GridVis®. To nejen šetří přímé náklady při nákupu, ale také zjednodušuje integraci, školení a údržbu. Vzhledem k tomu, že všechny informace lze vyvolat prostřednictvím běžných standardizovaných rozhraní, monitor 3 v 1 dokonale zapadá do konceptu Průmyslu 4.0.
- RS485 s uzemněním a 3pólovou zástrčkou (A, B, GND)
- Naměřená data s přesným časovým razítkem
- Uložení minimálních, maximálních a pracovních hodnot
- WPokud jsou aktivovány všechny profily, lze uložit 400 000 naměřených hodnot – to představuje období 144 dní.
- Galvanické oddělení vč. DC/DC měnič
- Přehledné a intuitivní nastavení přímo na zařízení
- Měření kvality elektrické energie
- Bezpečný provoz
- 2 skupiny komparátorů po 3 komparátorech (AC)
- Výsledky komparátorů A až C lze kombinovat s operátory AND/OR (lze číst přes Modbus)
- Redundantní – Maximální zabezpečení vašich naměřených dat v paměti zařízení
- Není potřeba samostatné napájecí napětí
- Jednoduché nastavení adresy Modbus
- Cenově výhodné a univerzálně použitelné
- Jednoduchá instalace – Rychlá instalace pomocí šroubových svorek
- Šetří místo a náklady při instalaci
- Samotné měřicí zařízení má velmi nízkou energetickou náročnost
- Vždy aktuální s aktualizacemi firmwaru
Rated voltage | L-L: 480 V AC, L-N: 277 V AC |
---|---|
Measurement type | 4 - kvadrantové |
Distortion factor THD-U, THD-I | ANO |
Overvoltage category | 300 V CAT III |
Current measurement channels | NE |
Digital inputs | NE |
Digital / pulse output | 3 |
Communication interface | RS-485 |
Memory | 4 MB Flash |
Sampling frequency 50/60 Hz | 5,4 kHz |
Connection (L-N, L-L) | 4 - vodičové |
Number of measurement records per second | 5.400 |
Measuring results per second | 5 |
Transients | NE |
Flicker measurement | NE |
Clock | ANO |
Accuracy V / A | 0,2 % / 0,2 % |
Width v mm | 71,5 |
Height v mm | 98 |
Depth v mm | 46 |
Weight in g | 330 |
Active energy accuracy class (kWh, .../5A) | 0,5S (.../5 A) |
Integrated logic | NE |
Number of stored values in memory | 160 k |
Software | GridVis - Basic |
Protocols | Modbus RTU |
RMS value of periods (50/60 Hz) | 10/12 |
Uninterruptible measurement | ANO |
Residual current measurement | NE |
Consecutive / backward / null component | ANO |
Measuring asymmetry | NE |
Bi-metallic function | ANO |
Weekly timer | NE |
Operating hours counter | ANO |
Short-term event outages (recording) | NE |
Input for temperature measurement | Komparátory |
