UMG 96-S2

UMG 96-S2 UMG 96-S2 UMG 96-S2

We will be happy to advise you:

+420 777 730 002 +420 777 730 004 kbh@kbh.cz

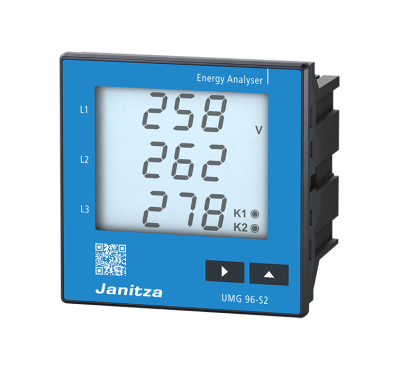

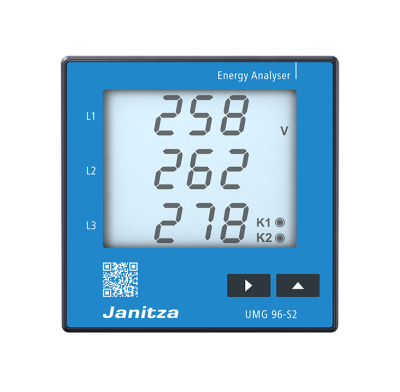

UMG 96-S2

UMG 96S2 - 5234002 Třífázový analyzátor sítě s jmenovitým napětím až 277/480 V AC. Napájecí napětí je společné s měřicím. Rozhraní RS 232, RS 485, software GridVis.
248,70 € excl. VAT
300,93 € incl. VAT

Recycling fee 0,50 € included in the price

In stock
Order number: 5234002
EAN: 4251861100224
Add to compare list Add to favourites

Kvalifikovaná prohlášení o spotřebě energie a kvalitě energie lze provést pouze měřením, které přesahuje místo napájení. Pro lokalizaci poruch nebo plýtvání energií je třeba zaznamenávat data na více místech sítě, klíčová je granularita (rozlišení) měření. Nový UMG 96-S2 je pro tento úkol ideálním řešením. Je vhodný pro měření a řízení elektrických veličin, spotřeby energie i sledování parametrů kvality elektrické energie, jako jsou harmonické. Používá se například v energetických distribučních systémech pro evidenci nákladových středisek a sledování prahových hodnot. Kromě toho lze zařízení použít také jako snímač naměřených hodnot pro systémy řízení budov nebo PLC.

  • Vhodné pro sítě TN a TT s připojením transformátoru 1 a 5 A
  • Otevřený komunikační kanál přes Modbus RTU nabízí přímý přístup do sítí vyšší úrovně
  • Nízké požadavky na integraci díky vysoké kompatibilitě s konvenčními transformátory
  • Aktivní energie s třídou přesnosti 0,5S (.../5 A transformátor)
  • Jednoduché použití s ​​nízkými požadavky na konfiguraci
  • Jednoduchá konverze tarifů jako další stavební kámen pro transparentnost energie a nákladů
  • Vysoký výkon v kompaktním provedení 96 s nízkou instalační hloubkou
  • Komplexní možnosti pro sběr dat, vizualizaci a reportování prostřednictvím GridVis®-Basic (software pro vizualizaci sítě)
Rated voltage L-N: 50 - 300 V AC, L-N: 87- 520 V AC
Power voltage společné s měřícím
Measurement type 4 - kvadrantové
Distortion factor THD-U, THD-I NE
Overvoltage category 300 V CAT III
Current measurement channels NE
Digital inputs 2
Digital / pulse output 3
Communication interface RS-485
Sampling frequency 50/60 Hz 2,5 / 3 kHz
Connection (L-N, L-L) 4 - vodičové
Number of measurement records per second 2,500/3000
Measuring results per second 1
Transients NE
Flicker measurement NE
Clock NE
Accuracy V / A 1,00 %
Width v mm 96
Height v mm 96
Depth v mm 48
Weight in g 250
Active energy accuracy class (kWh, .../5A) 2
Integrated logic NE
Number of stored values ​​in memory NE
Software GridVis - Basic
Protocols Modbus RTU
RMS value of periods (50/60 Hz) 1/1
Uninterruptible measurement NE
Residual current measurement NE
Consecutive / backward / null component NE
Measuring asymmetry NE
Recording of error events NE
Bi-metallic function ANO
Weekly timer NE
Operating hours counter ANO
Short-term event outages (recording) NE
Input for temperature measurement Komparátory

Návody

janitza-mal-umg96s2-de.pdf
Stáhnout
Návod k instalaci -umg96S2-en.pdf
Stáhnout
janitza-umg-96-s2-it.pdf
Stáhnout
