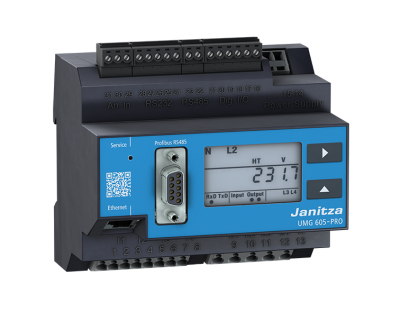

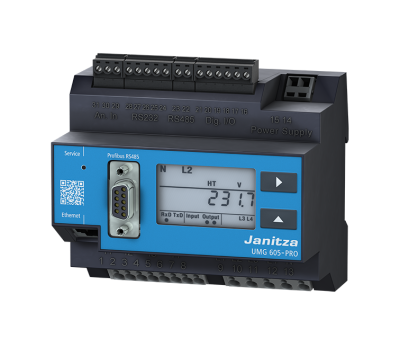

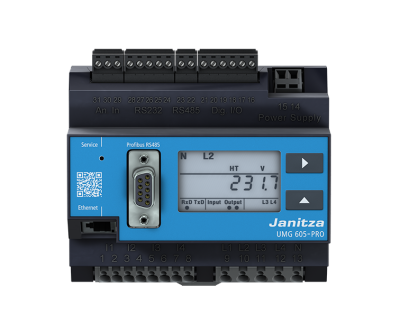

UMG 605-PRO
Nová řada UMG 605 PRO kombinuje nejnovější technologii s vynikajícími funkcemi a atraktivním designem. Větší rozmanitost funkcí a komplexní možnosti zobrazení umožňují snadnější analýzu a interpretaci naměřených dat a výsledků měření.Data lze zpracovávat, vizualizovat a analyzovat pomocí předinstalovaných aplikací Janitza APPs. APLIKACE jsou funkčním rozšířením domovské stránky zařízení. Díky principu semaforu jsou například komplexní analýzy kvality elektřiny srozumitelné pro každého. Funkční rozšíření měřicích zařízení Janitza prostřednictvím vlastních aplikací. Automaticky integrovaná analýza dat měření kvality energie podle mezinárodních standardů pomocí zobrazení na semaforu. Zobrazení nejdůležitějších parametrů (stav, spotřeba, události a kvalita napájení) přímo na úvodní stránce domovské stránky zařízení Prezentace dostupných aplikací a jejich funkcí prostřednictvím správy aplikací. Redundance – 100% zabezpečení vašich naměřených dat v paměti zařízení. Nejdůležitější informace na první pohled prostřednictvím QR kódu. V tomto věku velkého množství dat, souhrnně známé jako „Big Data“, pouhé získávání dat pomocí měřícího zařízení již nestačí.Těsné propojení měřících zařízení Janitza UMG s vizualizačním softwarem GridVis® a softwarovými rozšířeními (APP) nabízí optimální podmínky pro efektivní analýzu naměřených dat. Společnost Janitza již nějakou dobu poskytuje otevřenou a snadno integrovatelnou komunikační architekturu, což je nezbytným předpokladem pro požadavky Průmyslu 4.0 a internetu věcí (IoT).Integrovaná rozšíření softwaru zařízení (APP) a také jednoduchá integrace do nadřazených systémů (např. služba APP Push) jsou některé ze základních prvků řady Janitza PRO, aby byla zajištěna shoda s požadavky nejnovějších procesů v budoucnosti podle Průmyslu 4.0.
- Nepřetržité monitorování kvality elektrické energie (např. EN 50160)
- Analýza harmonických až do 63. harmonické, sudá a lichá
- Meziharmonické
- Faktor zkresleníTHD-U /THD-I
- Měření kladné, záporné a nulové posloupnosti složky
- Měření blikání podle DIN EN 61000-4-15
- Záznam a ukládání přechodových jevů (> 50 μs)
- Záznam krátkodobých přerušení (> 20 ms)
- Monitorování spouštěcích procesů
- Záznamník událostí s limitními hodnotami
- 4 napěťové a 4 proudové měřicí vstupy
- Záznam a digitalizace efektivních hodnot (skutečné efektivní hodnoty) proudů a napětí (15 – 440 Hz)
- Kontinuální vzorkování vstupů měření napětí a proudu při 20 kHz
- Záznam více než 2 000 naměřených hodnot za cyklus měření (200 ms)
- Stanovení jmenovitého proudu možné pro měření proudových událostí
- Čtvrtý proudový měřicí vstup je vhodný pro měření proudu v nulovém nebo PE vodiči nebo pro měření případného rozdílu potenciálů mezi N a PE
- Velká paměť naměřených dat (rozsah paměti = 5 000 000 naměřených hodnot)
- Jednoduchý vzdálený dotaz na naměřená data přes vlastní domovskou stránku zařízení
- Všechna rozhraní lze používat současně
- Současně lze přistupovat až ke 4 portům
- Automatické generování a odesílání zpráv o kvalitě elektrické energie
- Zprávy o kvalitě napájení podle EN 50160, EN 61000-2-4, IEEE519
- Ilustrace křivky ITI-(CBEMA).
- Volně definovatelné časové plánování pro generování reportů
- Rychlá, nákladově optimalizovaná a spolehlivá komunikace díky integraci do stávající ethernetové architektury
- Integrace do PLC systémů a systémů řízení budov
- Vysoká flexibilita díky použití otevřených standardů
- Je možné simultánní dotazování rozhraní
- Jednoduchá integrace zařízení Modbus-RTU do architektury Ethernet pomocí funkce brány Modbus
- Integrace zařízení s identickými formáty souborů a odpovídajícími funkčními kódy je možná prostřednictvím rozhraní Modbus RTU
- Rychlá a spolehlivá výměna dat přes rozhraní RS485
- Rychlost až 921,6 kB/s
- Komplexní možnosti programování na zařízení, 7 programů současně (funkce PLC)
- Programování zdrojového kódu Jasic®
- Funkční rozšíření daleko za hranice pouhého měření
- Dokončete aplikace z knihovny Janitza
- 128 MB
- 5 000 000 uložených hodnot
- Rozsah záznamu až 2 roky
- Nahrávání volně konfigurovatelné uživatelem
Rated voltage | L-N: 277 V AC, L-L: 480 V AC |
---|---|
Power voltage | 95 - 240 V AC, 135 - 340 V DC |
Measurement type | 4 - kvadrantové |
Distortion factor THD-U, THD-I | ANO |
Overvoltage category | 300 V CAT III |
Current measurement channels | 4 |
Digital inputs | 2 |
Digital / pulse output | 2 |
Communication interface | RS-232, RS-485, Profibus DP, Ethernet, Webserver / email |
Memory | 128 MB Flash |
Sampling frequency 50/60 Hz | 20 kHz |
Connection (L-N, L-L) | 3 / 4 - vodičové |
Number of measurement records per second | 20.000 |
Measuring results per second | 5 |
Transients | 50 µs |
Flicker measurement | ANO |
Clock | ANO |
Accuracy V / A | 0,2 % / 0,25 % |
Width v mm | 107.5 |
Height v mm | 90 |
Depth v mm | 82 |
Weight in g | 350 |
Active energy accuracy class (kWh, .../5A) | 0,5S (.../5 A) |
Integrated logic | Jasic (7 Prg.) |
Number of stored values in memory | 5.000 k |
Software | GridVis - Basic |
Protocols | Modbus RTU, Modbus - Gateway, Profibus DP V0, Modbus TCP/IP, Modbus RTU over Ethernet, SNMP, BACnet (volitelný) |
RMS value of periods (50/60 Hz) | 10/12 |
Uninterruptible measurement | ANO |
Residual current measurement | NE |
Consecutive / backward / null component | ANO |
Measuring asymmetry | ANO |
Recording of error events | ANO |
Bi-metallic function | ANO |
Weekly timer | ANO |
Operating hours counter | ANO |
Short-term event outages (recording) | ANO |
Input for temperature measurement | 1 |
